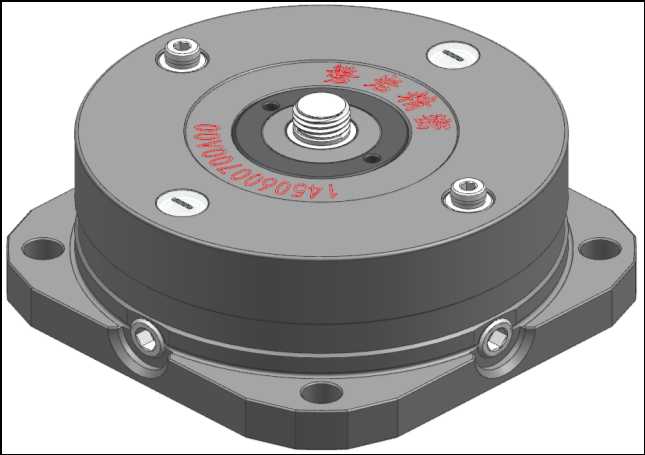

产品名称： PK1200
发布日期： 2017-08-01
点击数： 3125
询价： 点击产品询价
二维码：
简述： 规格：PK250 外形尺寸：145x145x60 定位方式：5.5Kgf/cm2 夹持力：2孔1面 重复定位精度：900Kgf 0.01 夹紧保持是否需压缩空气：否 规格：PK700 外形尺寸：145x145x60 定位方式：5.5Kgf/cm2 夹持力：2孔1面 重复定位精度：900Kgf 0.01 夹紧保持是否需压缩空气：是
产品详情
快速定位夹紧单元效率对照
|
|
使用前 |
使用后 |
|
调试时间 |
34% |
17% |
|
装夹工件时间 |
16% |
8% |
|
生产时间（跑机时间） |
50% |
75% |
|
|
|
|
从该装置的名称我们已知道它的功能和特点
1.用数控机床要求的6kg/cm2 的压缩空气，使用风枪可让装置松开，通过单向阀放出压缩空气即可夹紧。
2.连接面用圆柱销，菱形销定位，通过拉钉拉紧可产生超过2000kg的夹紧力，作为机床上的固定装夹点
3.在专用夹具的开发中，可通过连接面的螺孔，定位销作为夹具的夹紧单元，如果多个单元同时使用可实现联动
该装置的好处（已申请专利）
1.可以极大的提高劳动生产率，由于采用标准的连接方式，可以快速换产，减少调试时间，在生产过程中可用两个夹具减少停机装夹的时间.
2.可以减轻操作者的劳动强度，降低对装夹技能的要求，实现一人看多台机床，降低用工成本.
3.可以实现所有机床夹具的互换，增加加工的柔性.
4.便于对夹具的二次开发，如可以进行工件装夹的防呆设计，也可用于专用夹具的夹紧单元，可以实现多单元联动代替液压，气压夹具, 可直接使用弹簧夹紧
夹紧力800---1300kgf, 行程4---5mm.
5.四轴或五轴机床使用，可以减少加工过程中的刀具与工装的干涉.
6.如果工件可加工出连接孔，也可直装夹到该装置上
使用该装置将会在极短的时间内收回成本。
